钢结构基本识图
来源: | 作者:造价大神 | 发布时间: 989天前 | 756 次浏览 | 分享到:

图文并茂超详细的钢结构读图识图基础知识——看完帮你攻克钢构识图大关

爬梯上的BIMer 爬梯上的BIMer 2021-08-17 13:54

版权归原作者所有

钢结构识图


学习和掌握内容

1  钢结构施工详图

2  钢结构施工详图制图规定

3  钢屋盖施工图识读


01
内容1  钢结构施工详图

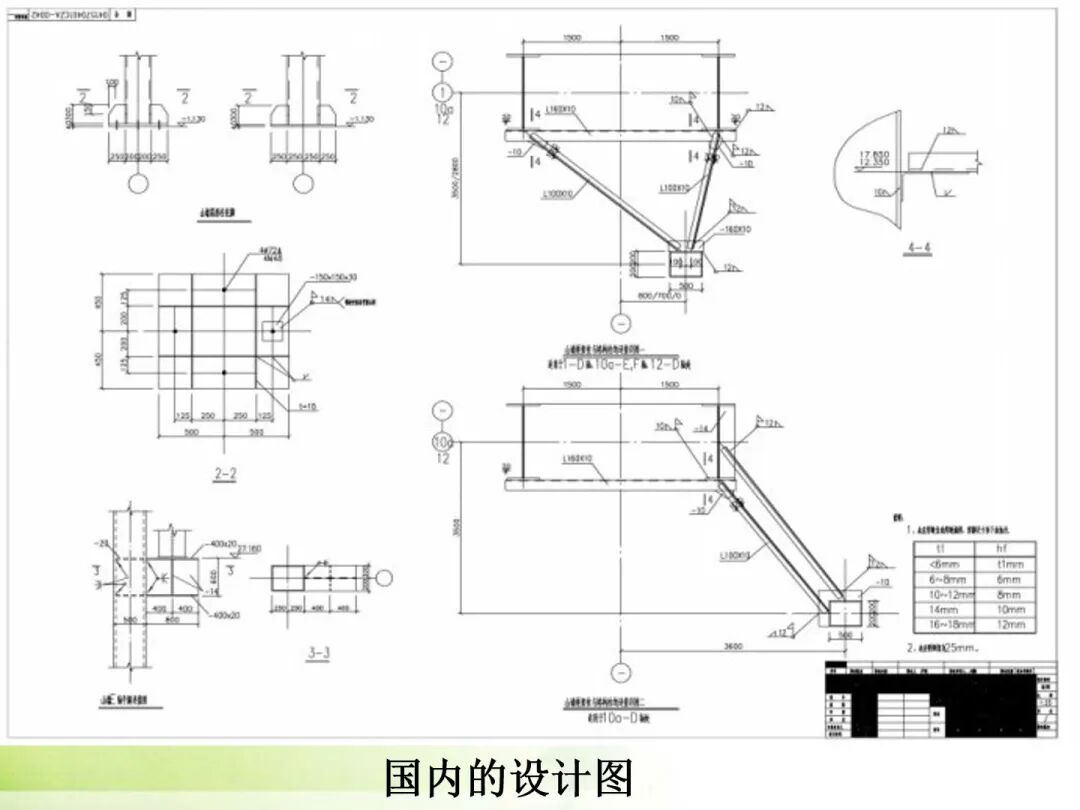

钢结构设计图(KM):设计单位编制。

1、钢结构工程设计分工特点


根据建设部文件建质[2003]84号《建筑工程设计文件编制深度规定》



钢结构工程设计制图


1.钢结构设计图(KM)

2.钢结构施工详图( KMⅡ )


⊙钢结构设计图(KM):设计单位编制。


是制造厂编制施工详图的依据。


因此设计图首先在其深度及内容方面应以满足编制施工详图的要求为原则,完整但不冗余。


在设计图中,对于设计依据、荷载资料(包括地震)、技术数据、材料选用及材质要求、设计要求(包括制造和安装、焊缝量检验的等级、涂装及运输等)、结构布置、构件截面选用以及结构的主要节点构造等均应表示清楚,以利于施工详图的顺利编制,并能正确体现设计的意图。

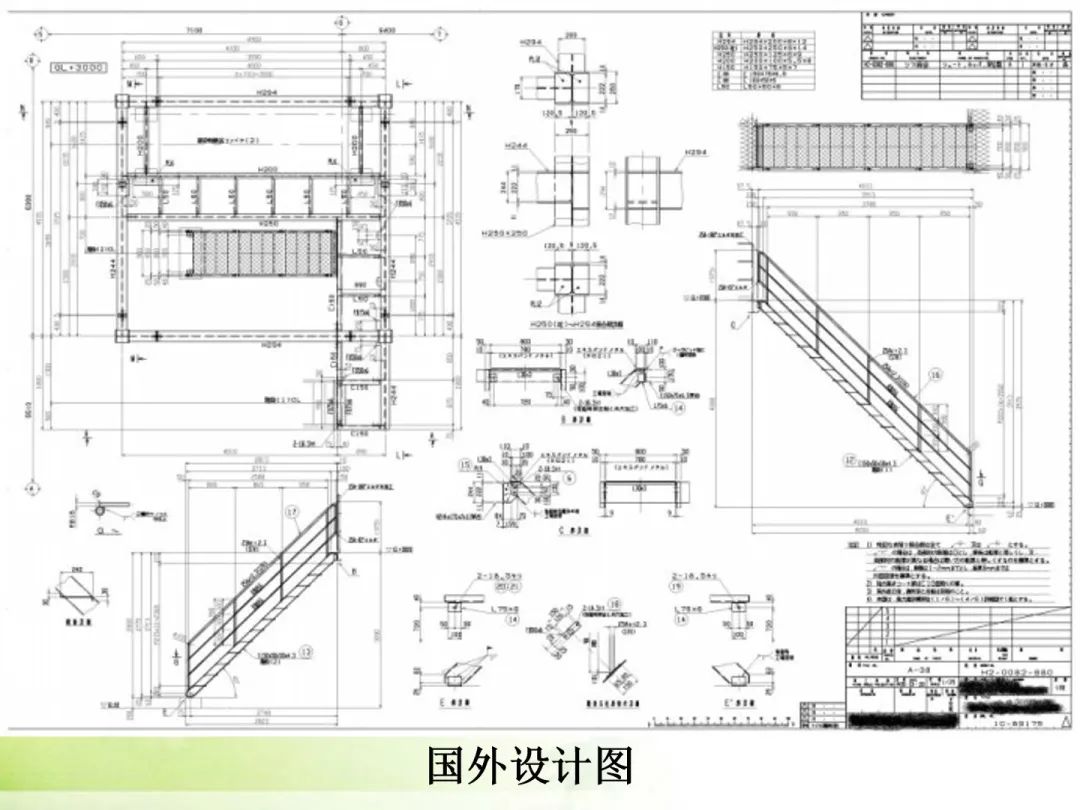

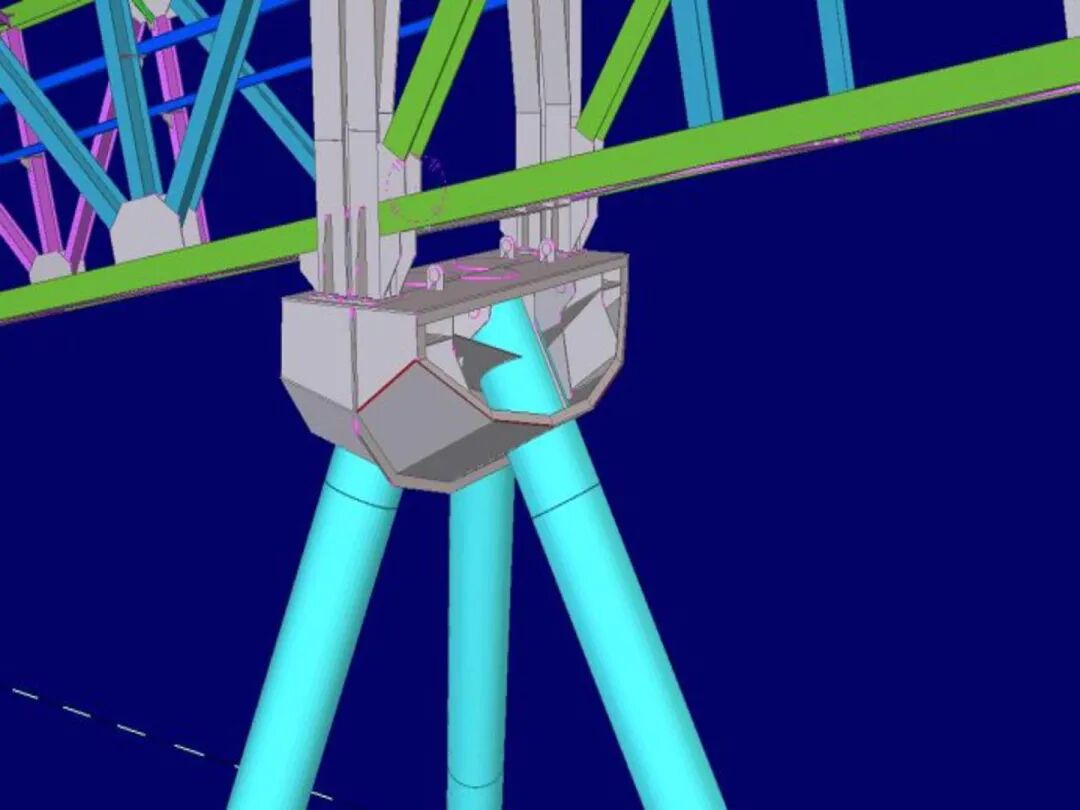

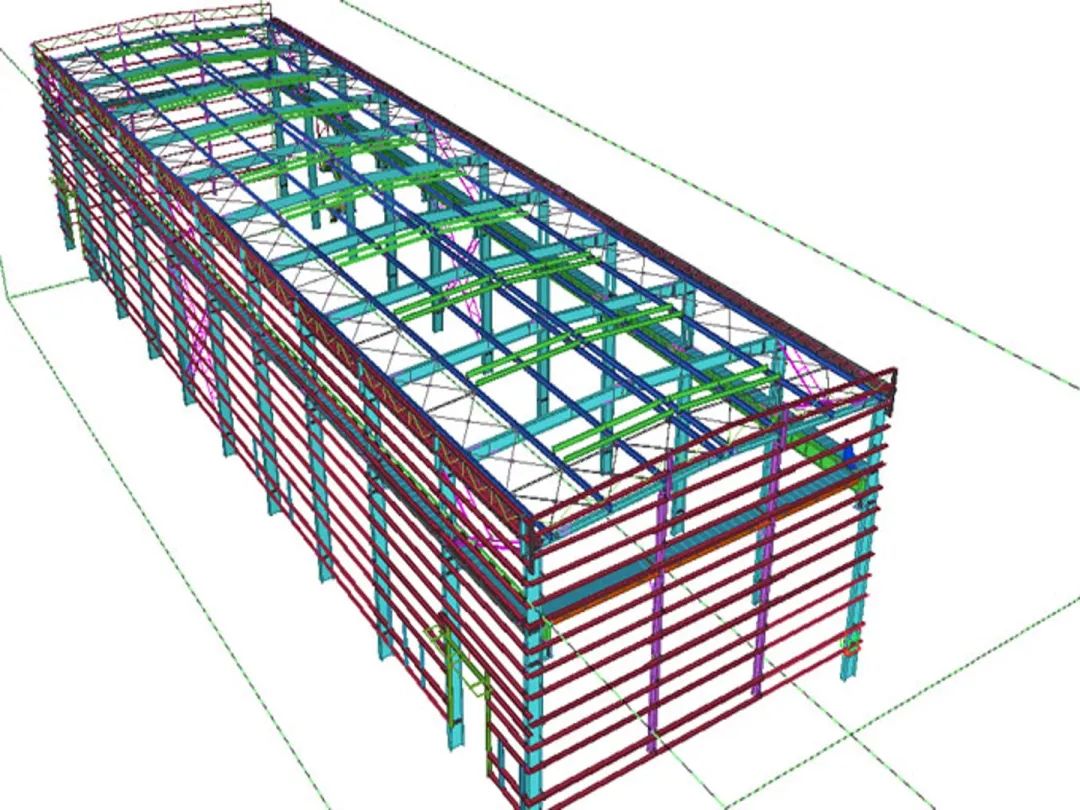

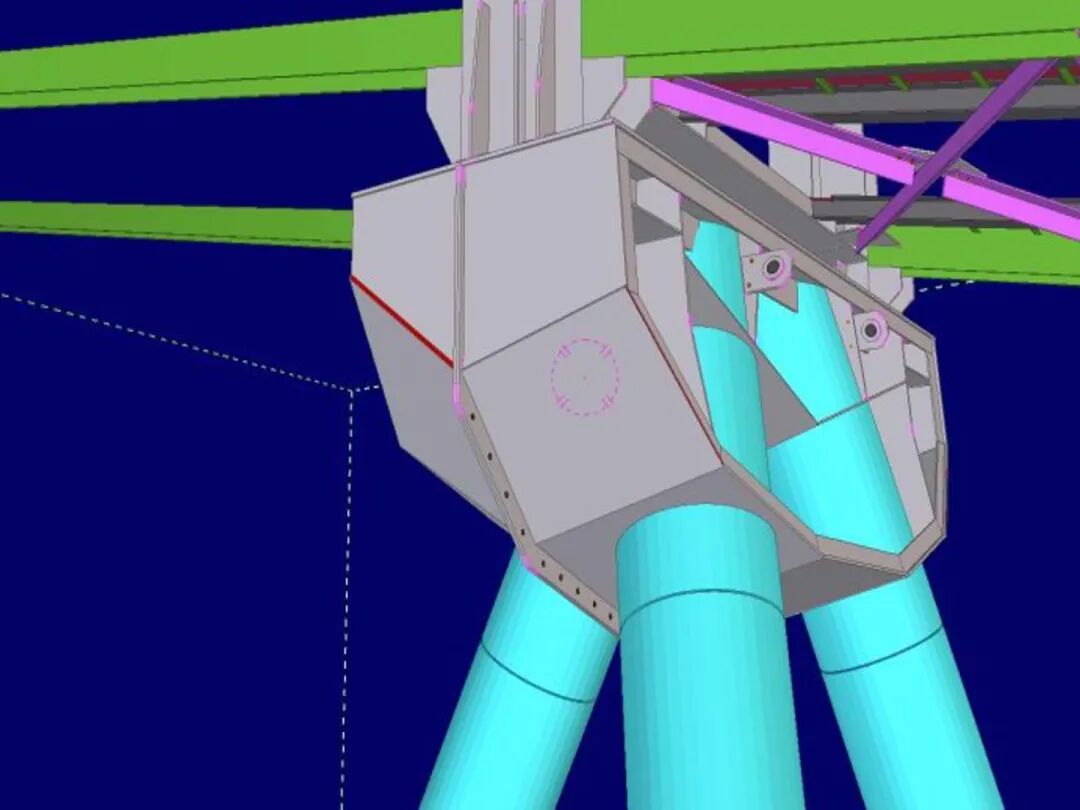

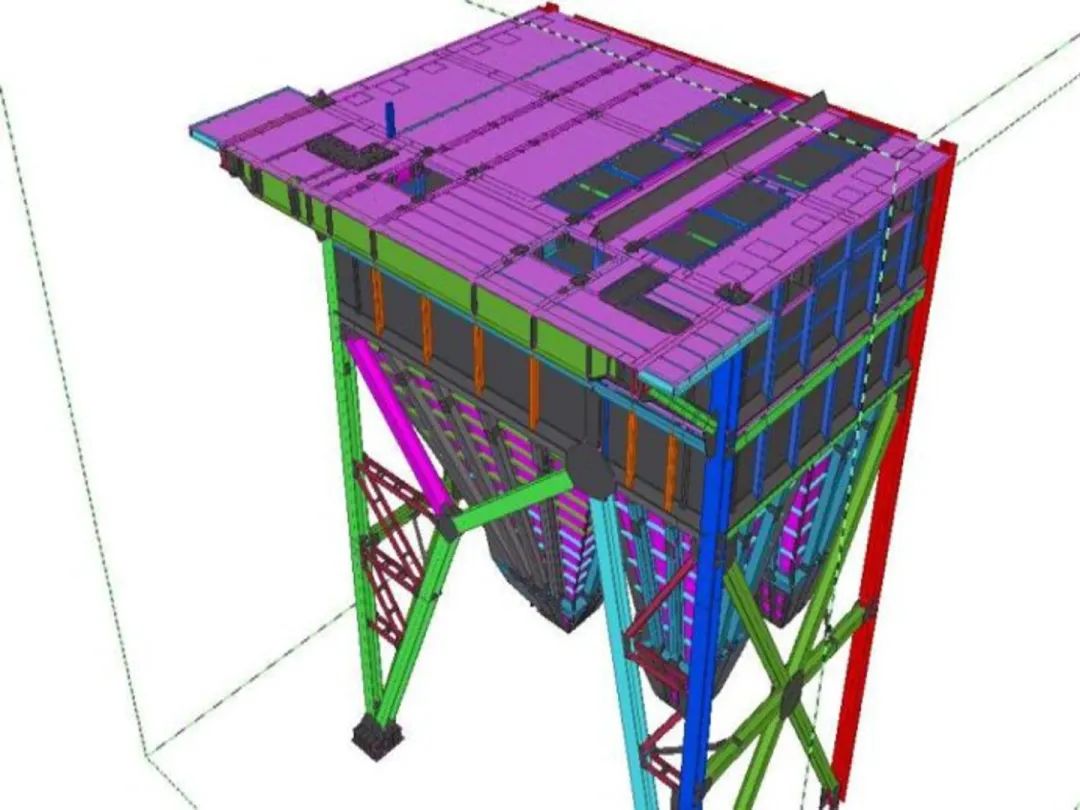

⊙钢结构施工详图(KMⅡ):又称钢结构加工制作图,钢结构加工制作企业完成


又称加工图或放样图等。


编制钢结构施工详图时,必须遵照设计图的技术条件和容要求进行,深度须能满足车间直接制造加工。


不完全相同的构件单元须单独绘制表达,并应有详尽的材料表。


设计图及施工详图的内容表达方法及出图深度的控制,目前不太统一,各个设计单位之间及其与钢结构公司之间不尽相同。


设计图由设计单位提供,施工详图通常由钢结构制造公司根据设计图编制,但当工程建设进度要求或制造厂限于人力不能承接编制工作时,会由设计单位编制。

由于近年钢结构项目增多和设计院钢结构工程师缺乏的矛盾,有设计能力的钢结构公司参与设计图编制的情况也很普遍,其优点是施工单位能够结合自身的技术条件便于采用经济合理的施工方案。


2、钢结构设计图与施工详图的区别


⊙钢结构设计图

1.根据工艺、建筑要求及初步设计等,并经施工设计方案与计算等工作而编制的较高阶段施工设计图;

2.目的、深度及内容均仅为编制详图提供依据;

3.由设计单位编制;

4.图纸表示较简明,图纸量较少;其内容一般包括:设计总说明与布置图、构件图、节点图、钢材订货表。




⊙钢结构施工详图

1.直接根据设计图编制的工厂施工及安装详图(可含有少量连接、构造等计算),只对深化设计负责;

2.目的为直接供制造、加工及安装的施工用图;

3.一般应由制造厂或施工单位编制;

4.图纸表示详细,数量多,内容包括:构件安装布置图及构件详图(含材料表,螺栓表等)。




⊙施工详图设计的内容

施工详图设计包括详图设计构造计算与图纸绘制两部分。


⊙施工详图设计构造计算内容

设计图在深度上一般只绘出构件布置、构件截面与内力及主要节点构造,故在详图设计中尚需补充进行部分构造设计与连接计算,一般包括以下内容:


(1)构造设计:

如桁架、支撑等节点板设计与放样;桁架或大跨实腹梁起拱构造与设计;梁支座加劲肋或纵横加劲肋构造设计;组合截面构件缀板、填板布置、构造;板件、构件变截面构造设计;螺栓群或焊缝群的布置与构造等等。


(2)构造及连接计算:

一般连接节点的焊缝长度与螺栓数量计算;小型拼接计算;材料或构件焊接变形调整余量及加工余量计算;起拱拱度、高强螺栓连接长度、材料量及几何尺寸与相贯线等计算。


⊙施工详图绘制内容

一般应按构件系统(如屋盖结构、刚架结构、吊车梁、工作平台等)分别绘制各系统的布置图(含必要的节点详图)、施工设计总说明、构件详图(一般含材料表)。





















3、施工详图识图


(1)识读钢结构施工详图的基本知识

1)掌握投影原理和形体的各种表达方法;

 2)熟悉和掌握建筑结构制图标准及相关规定;

  熟悉施工详图中的图例、符号以及钢结构构件的代号表示方法。

 3)基本掌握钢结构的特点、构造组成,了解机械制造相关知识。


(2)阅读钢结构施工详图的步骤

读图顺序:设计总说明、构件布置图、构件详图、节点详图


阅读钢结构施工详图的步骤:从上往下看、从左往右看、由外往里看、由大到小看、由粗到细看、图样与说明对照看、布置详图结合看


02

内容2  钢结构施工详图制图规定

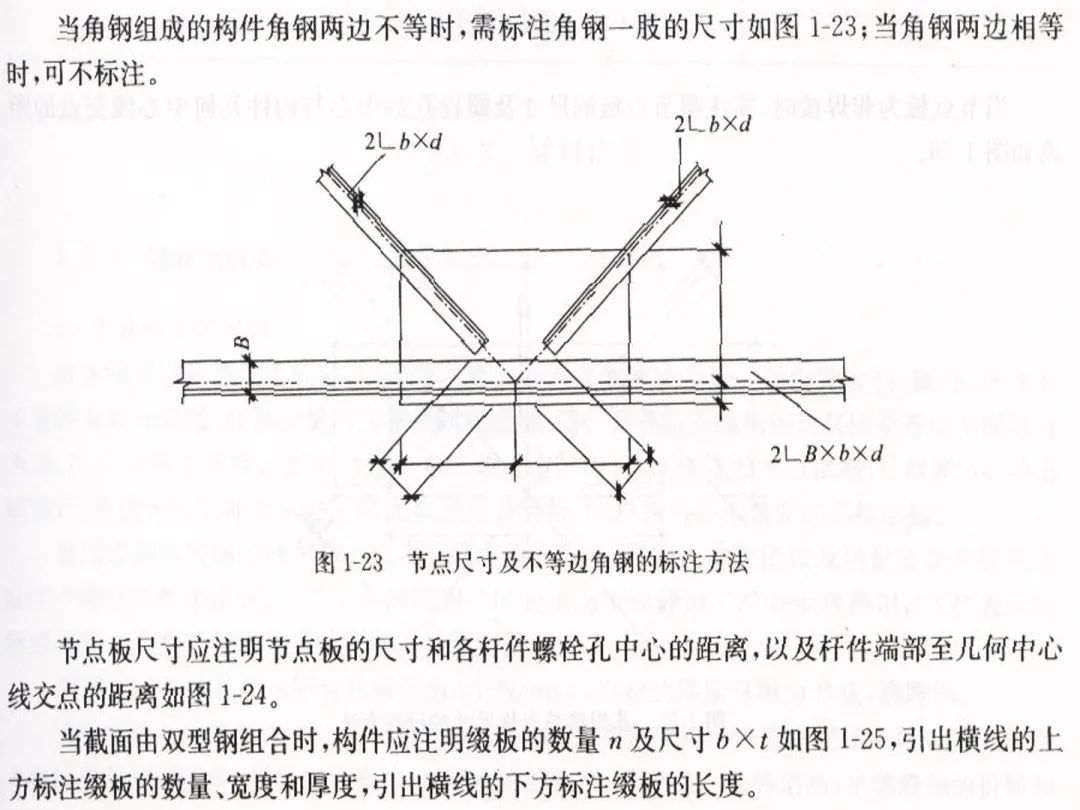

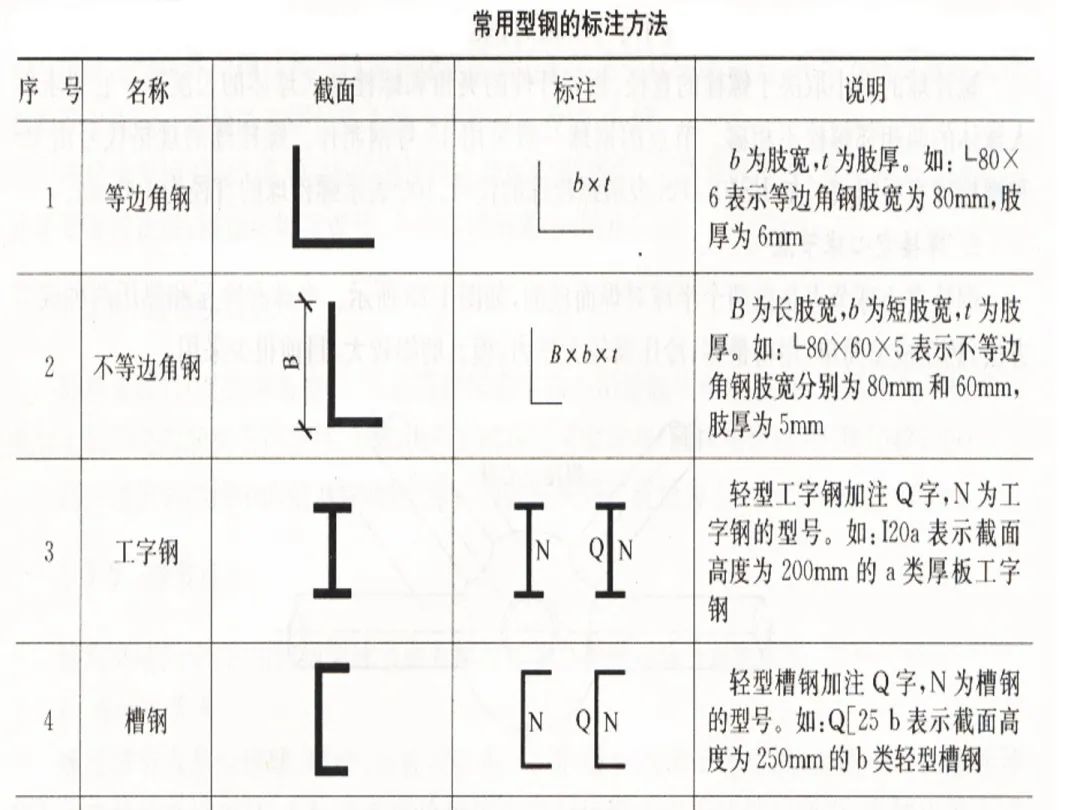

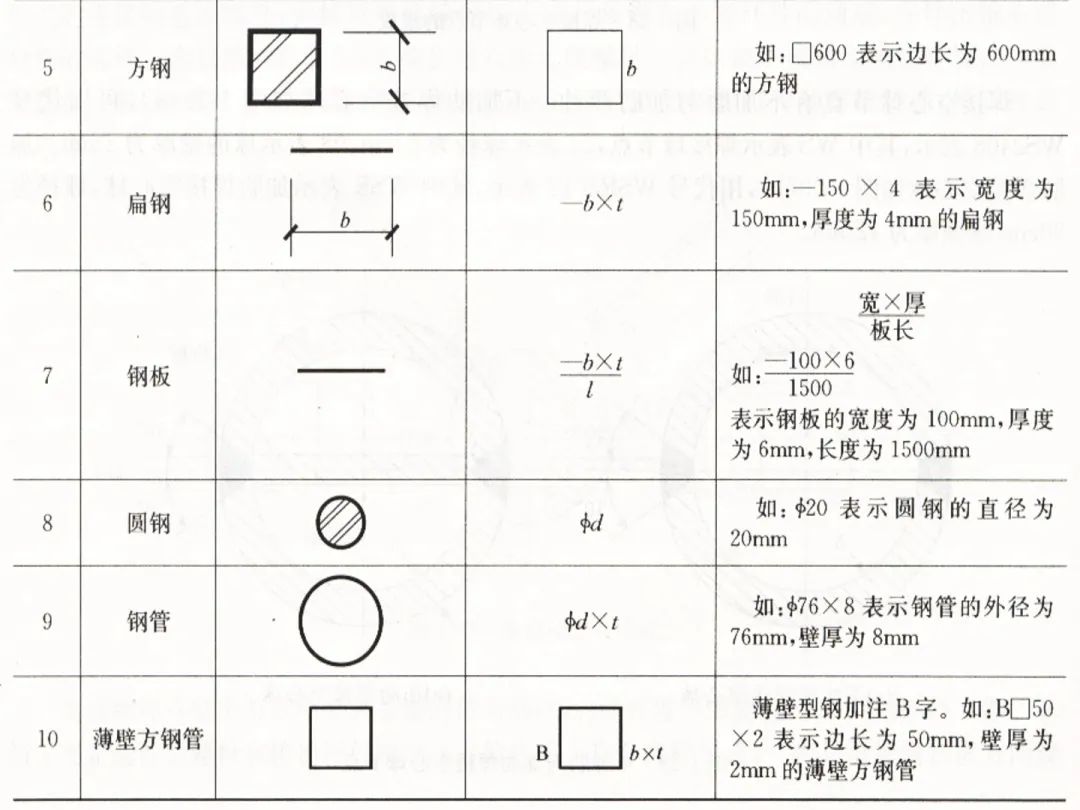

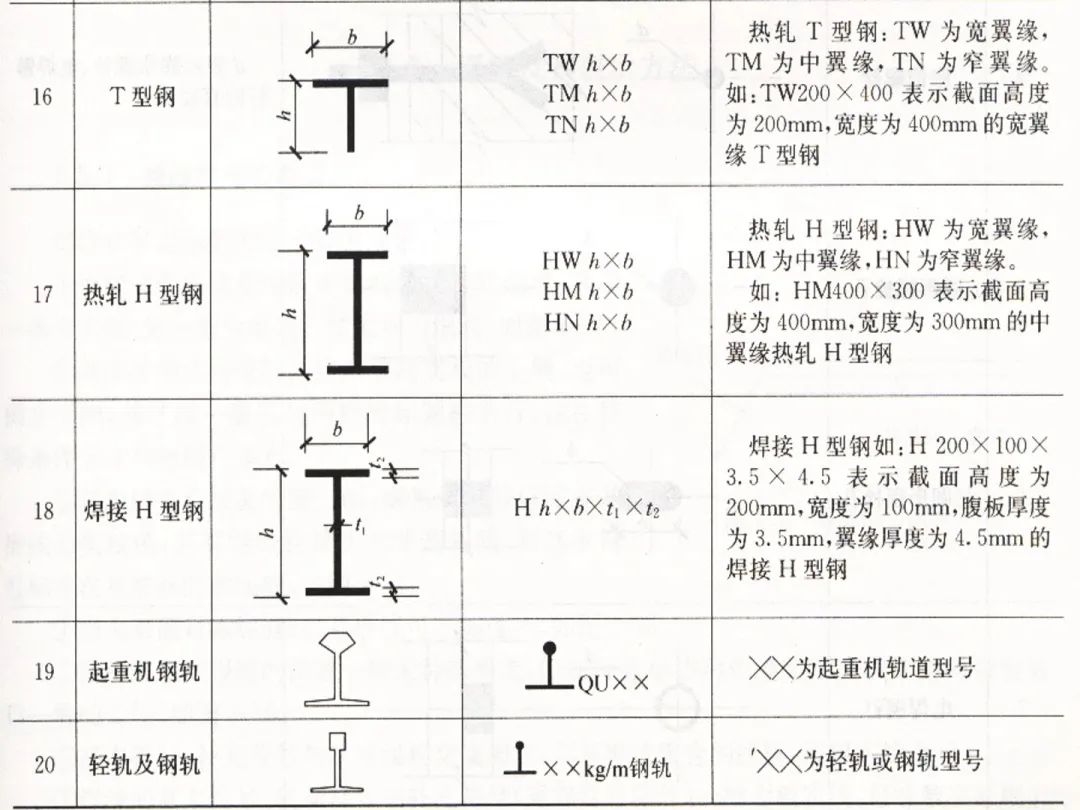

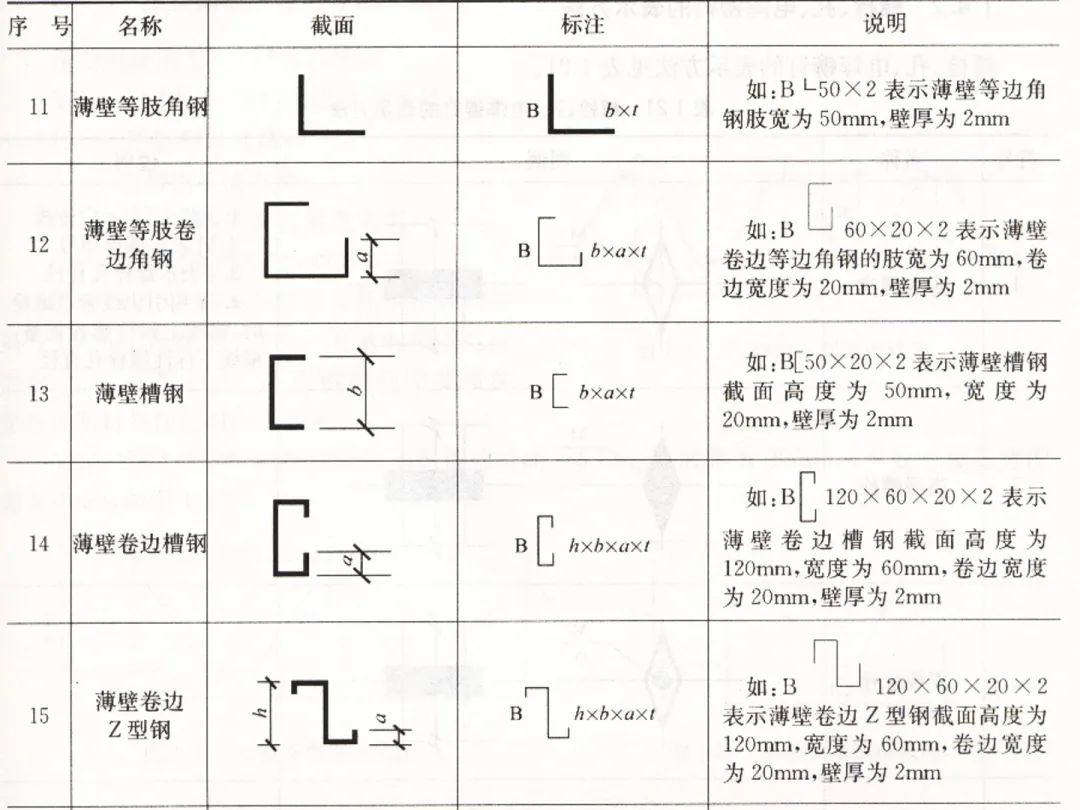

1、常用型钢的标注方法

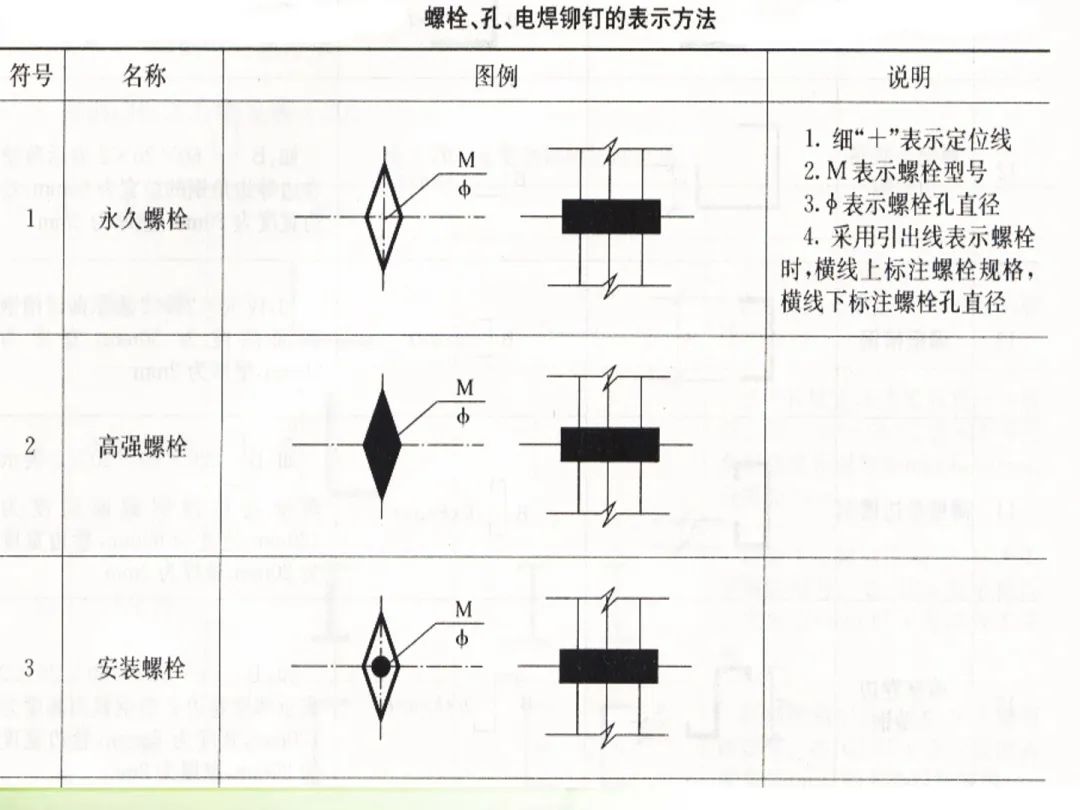

2、螺栓、孔、电焊铆钉的表示方法

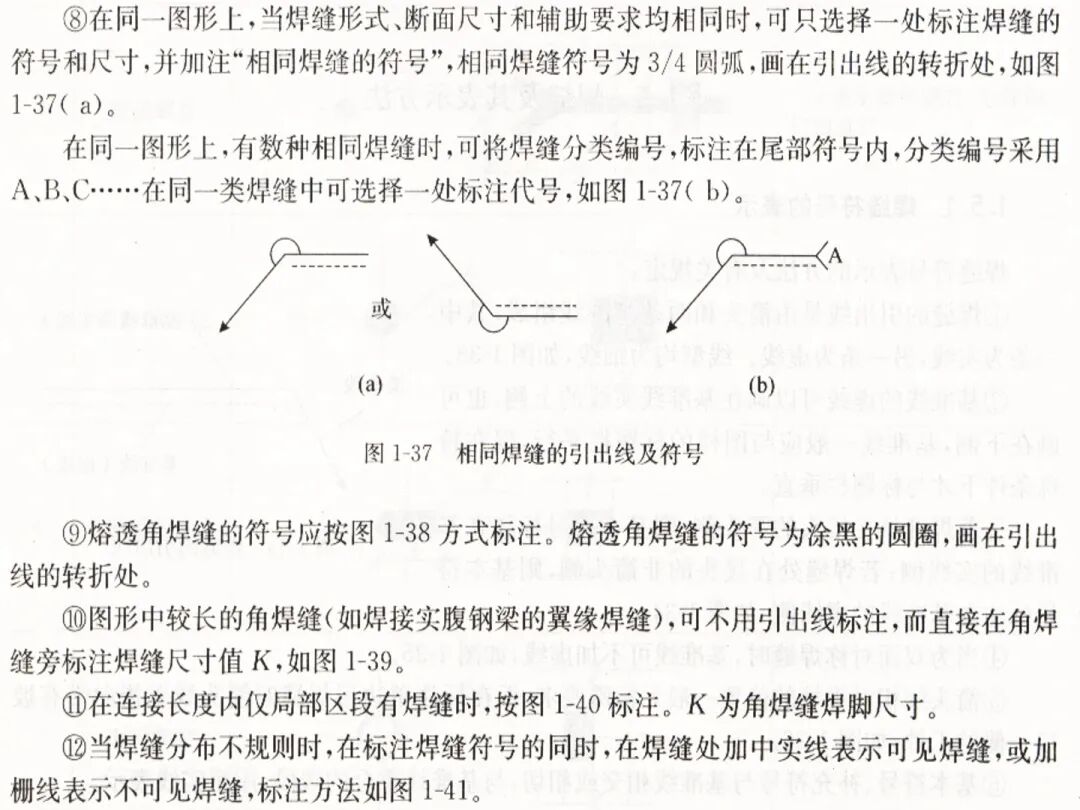

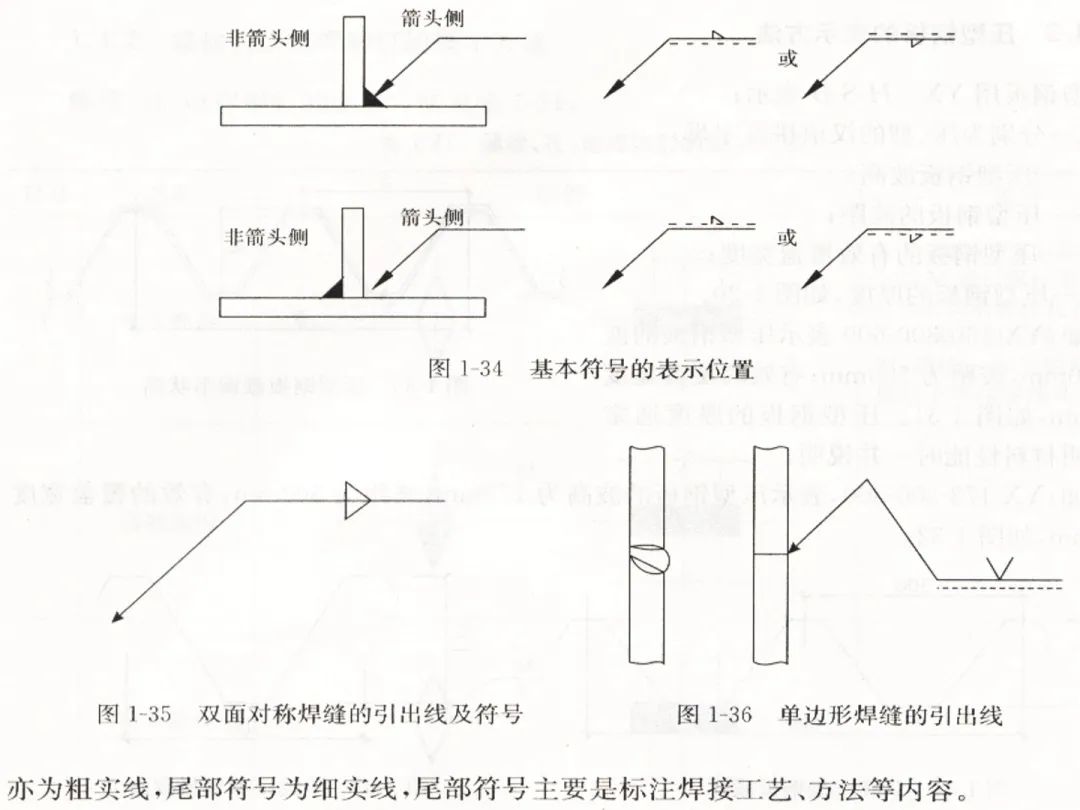

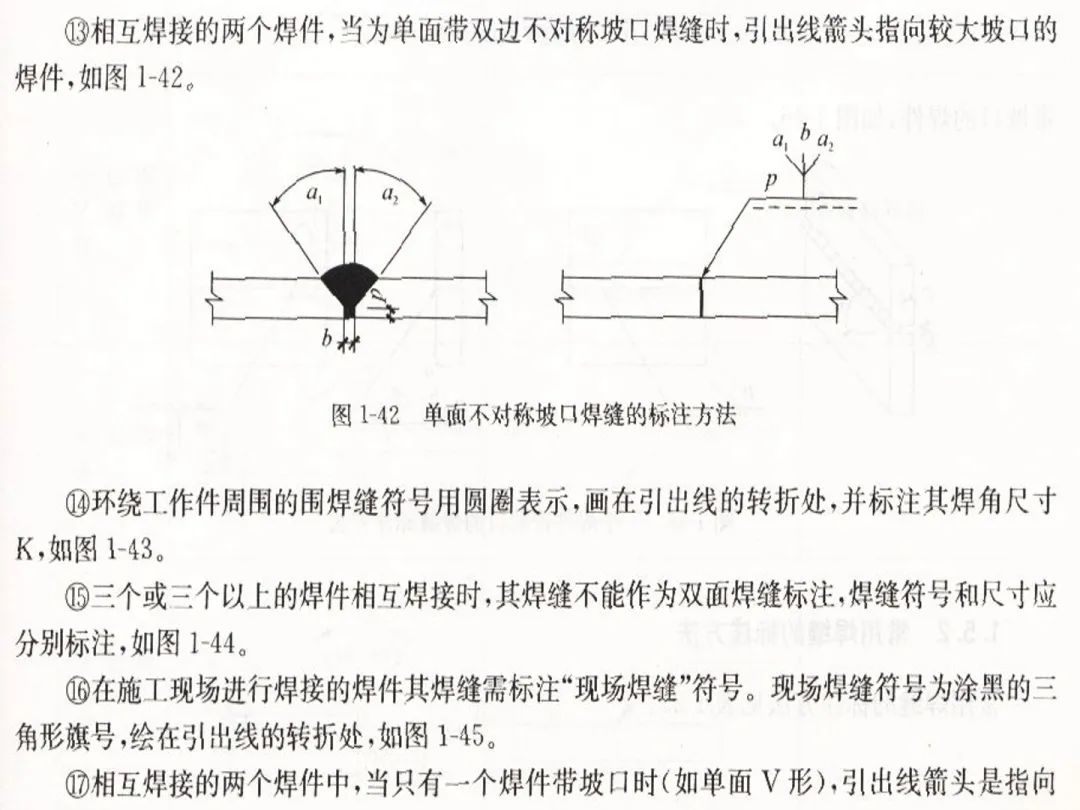

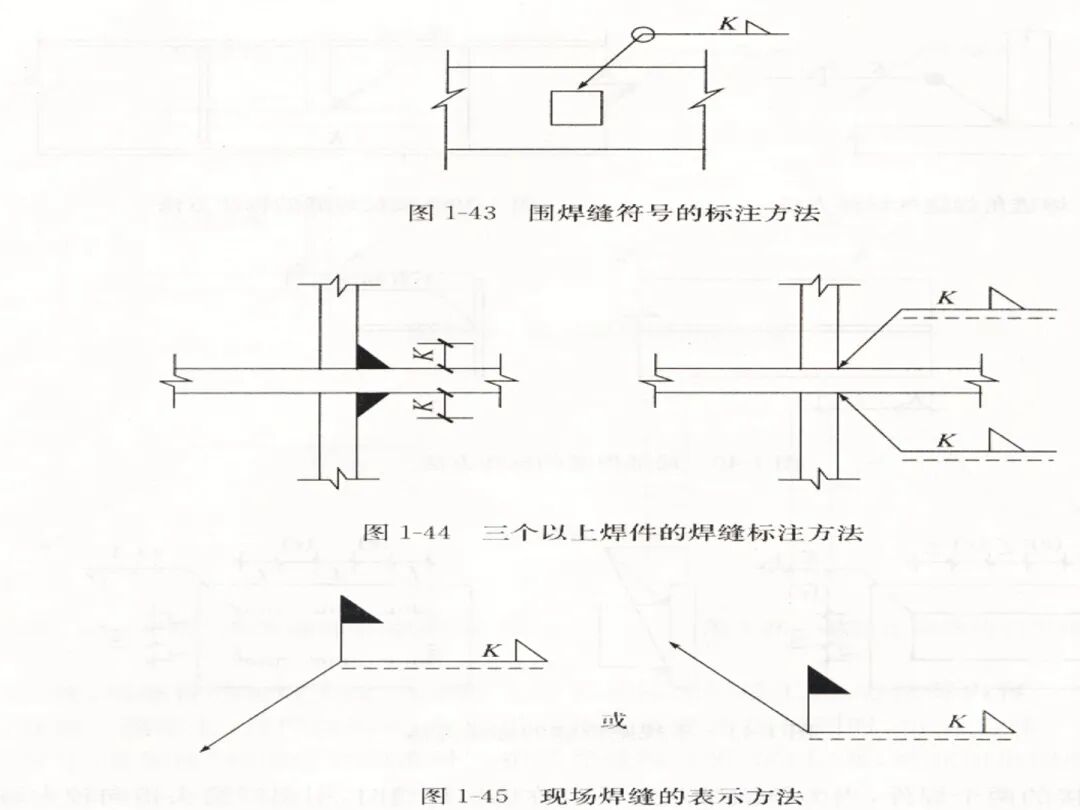

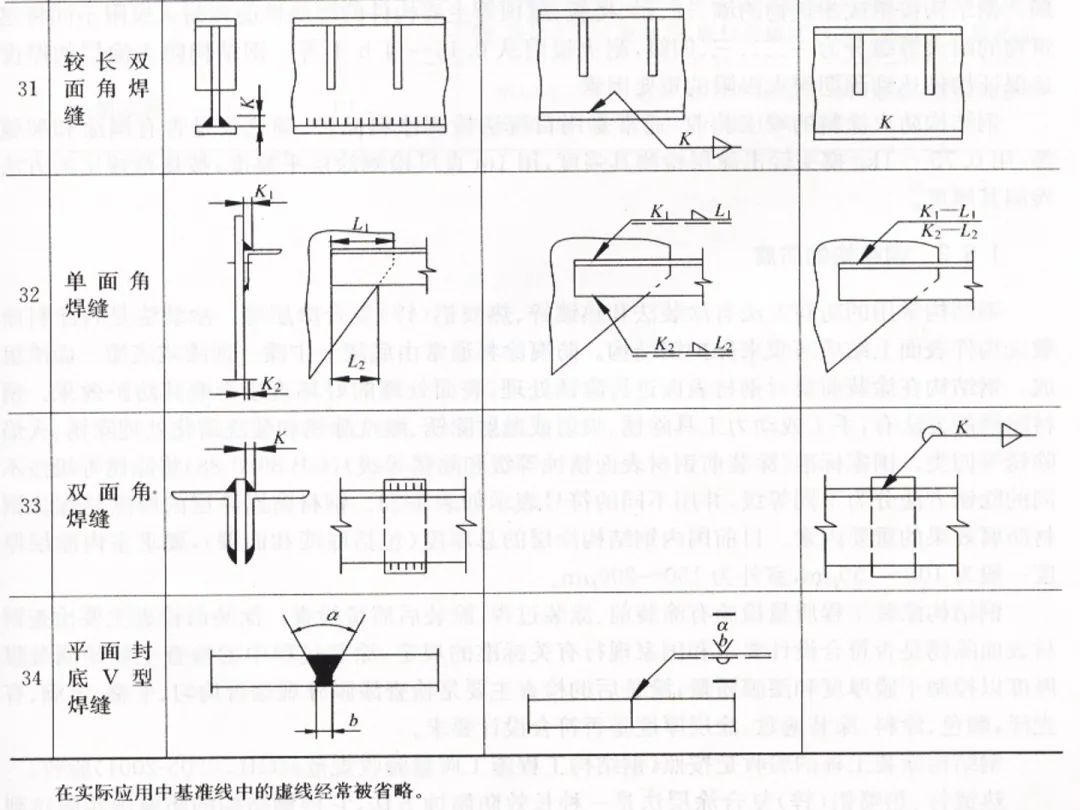

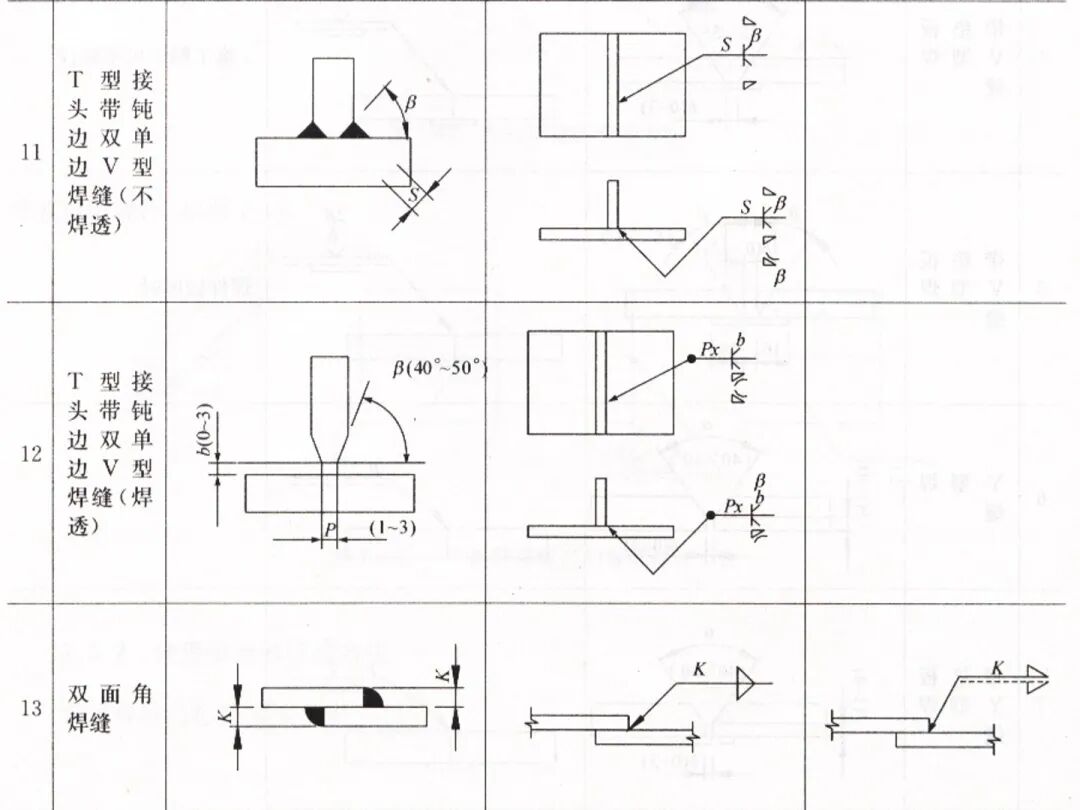

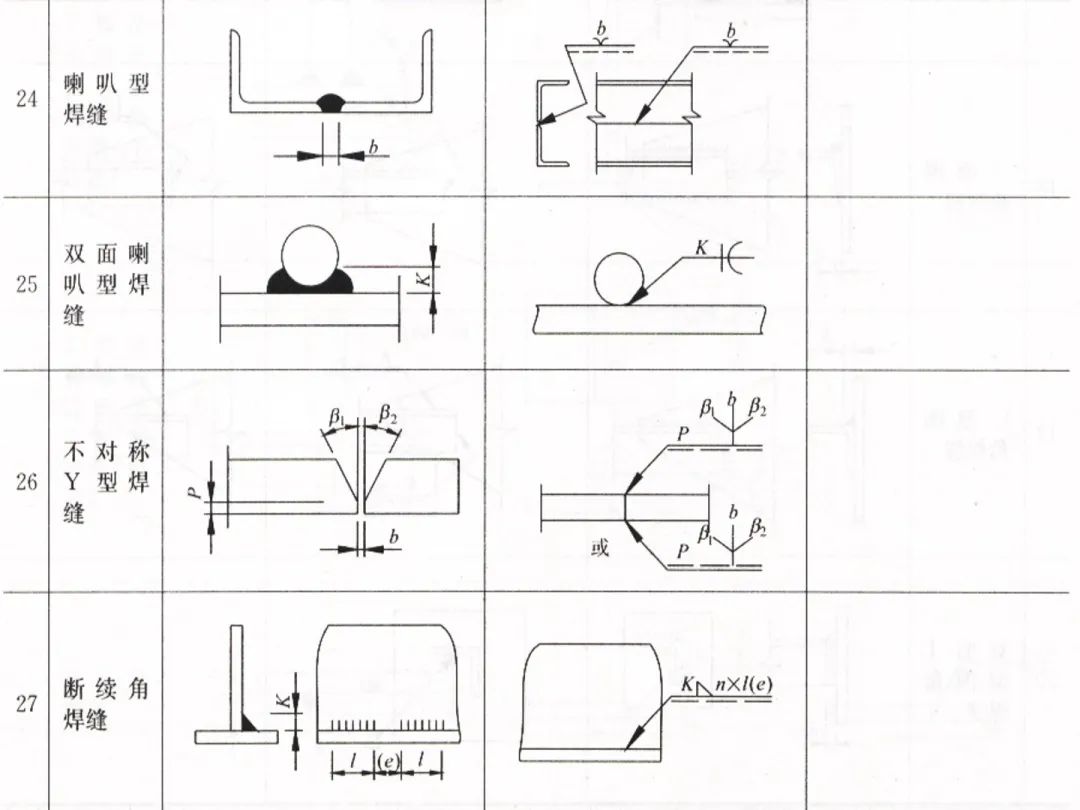

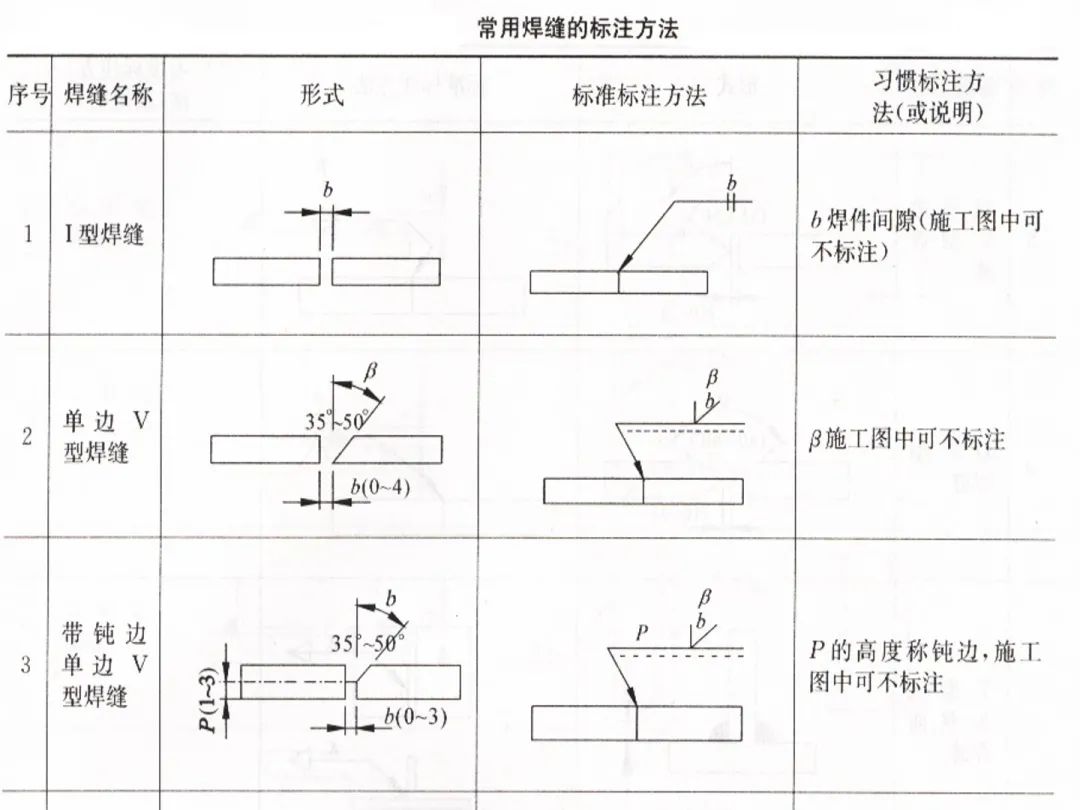

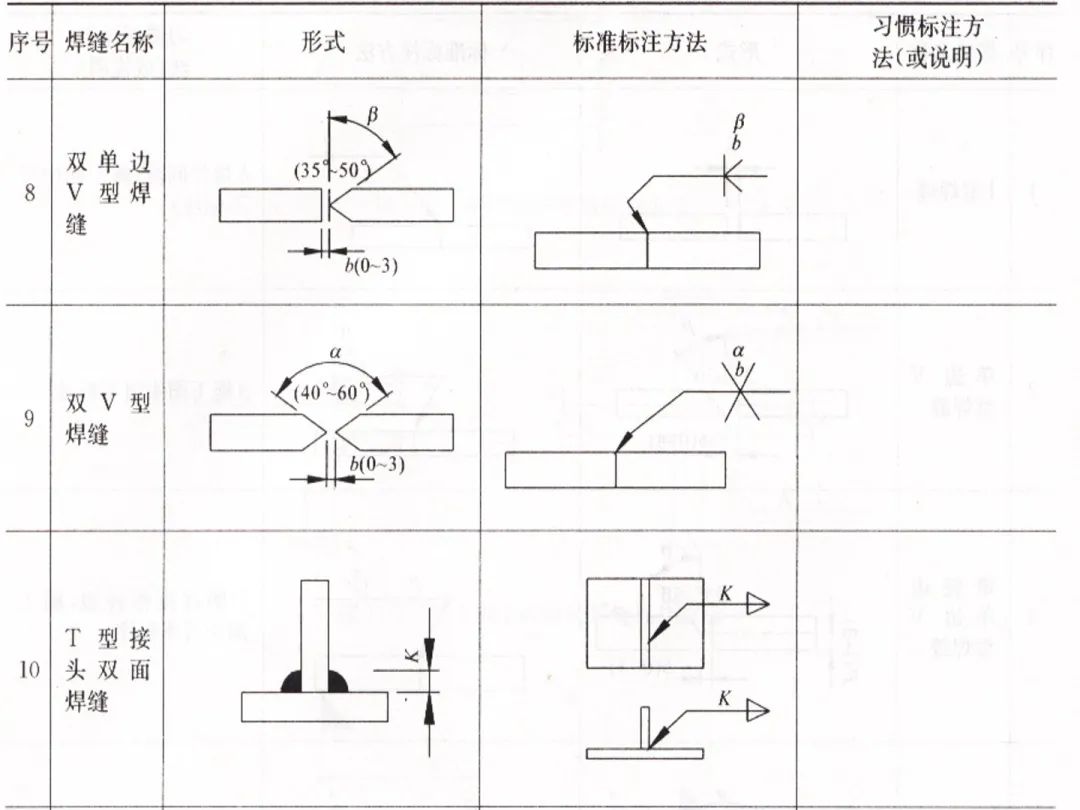

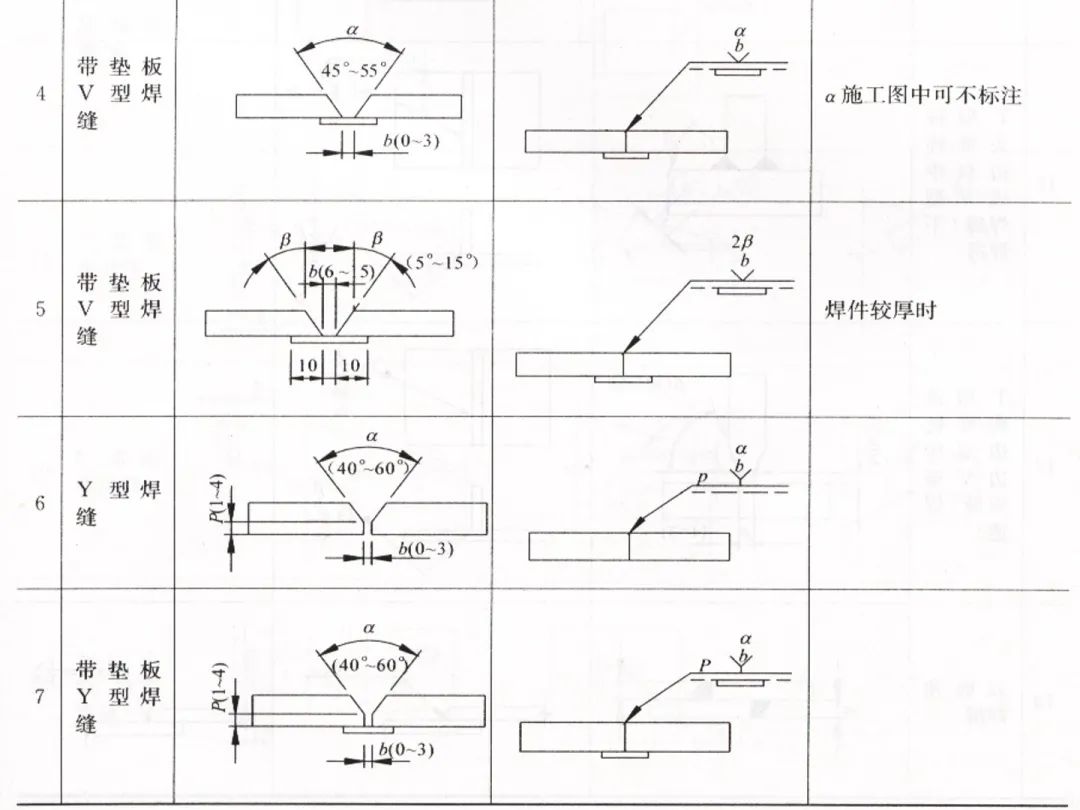

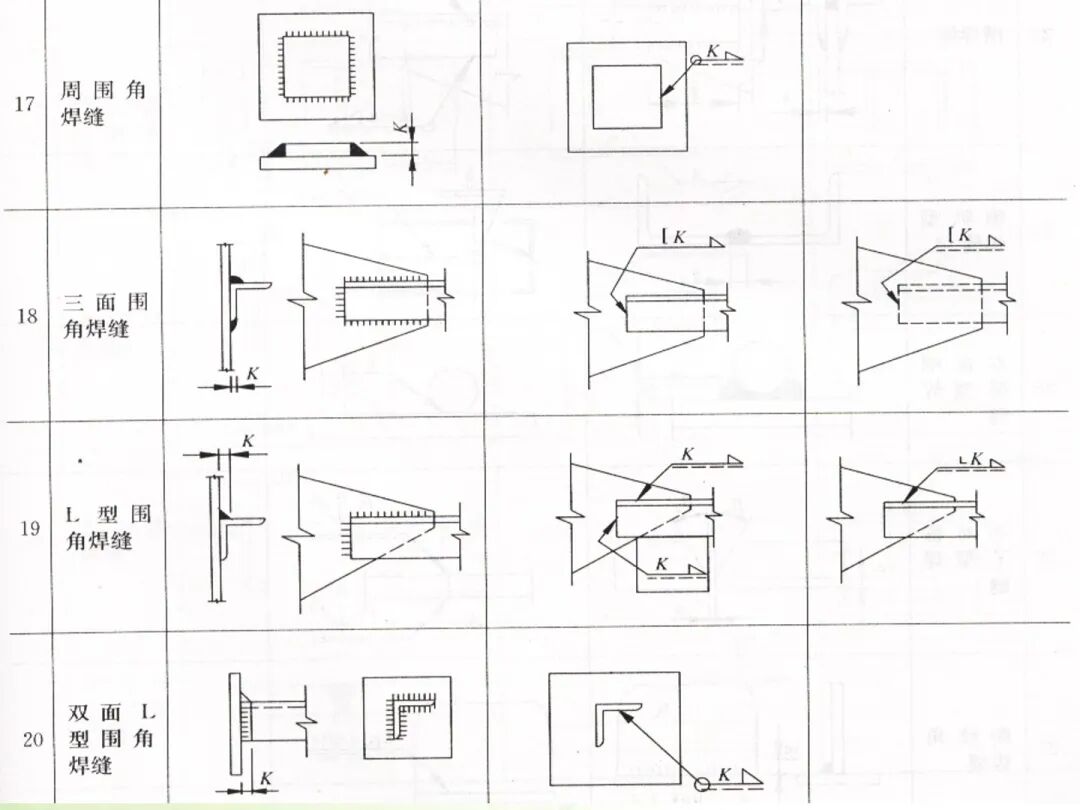

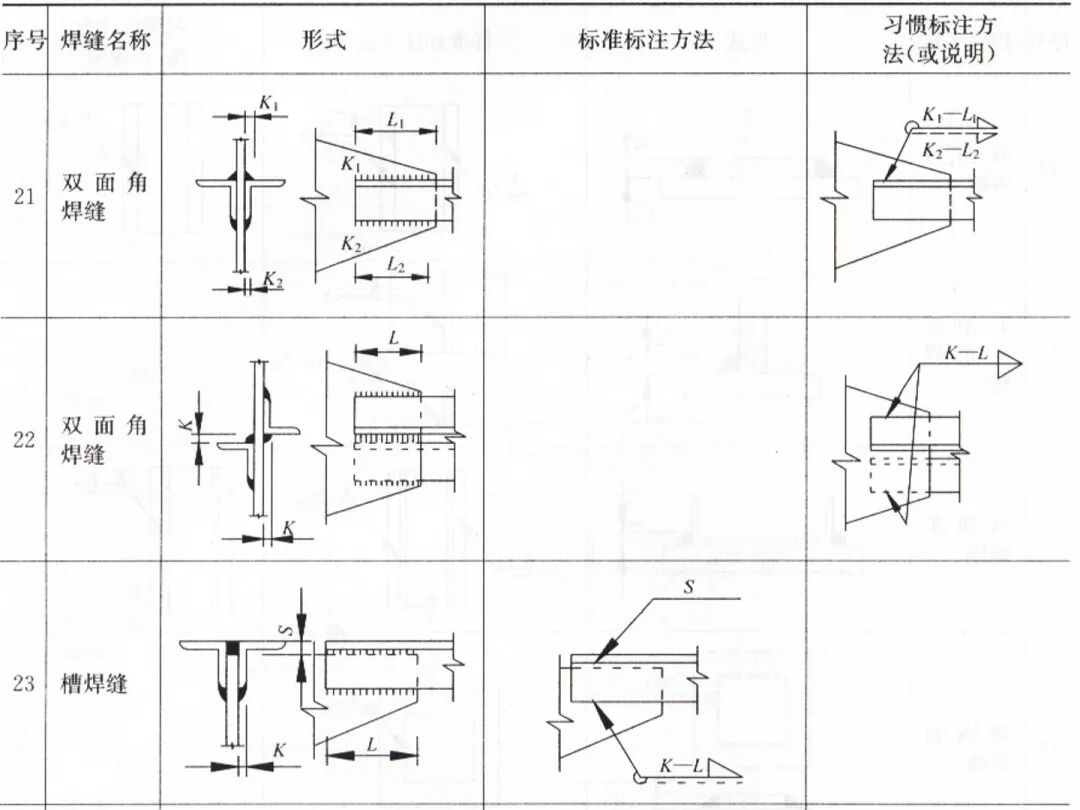

 3、常见焊缝的标注

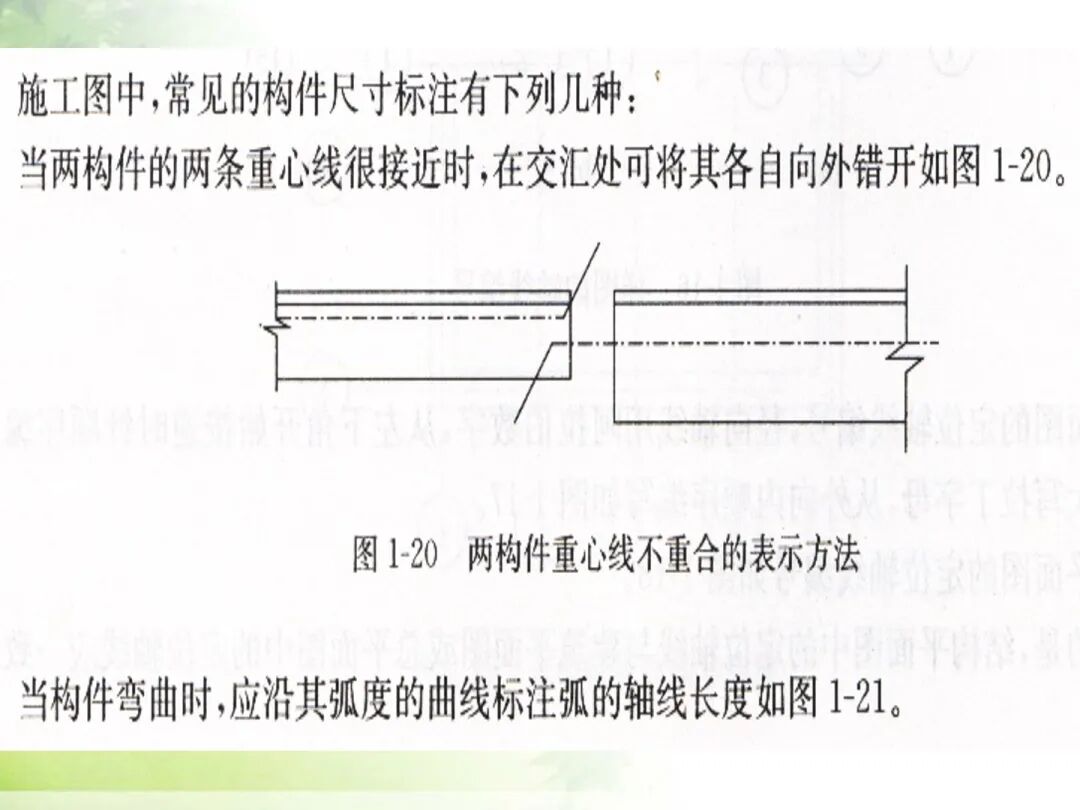

4、尺寸标注














03

内容3  钢屋盖施工图识读



第一部分:钢屋盖结构的认识

一、钢屋盖结构的组成和分类


1、组成

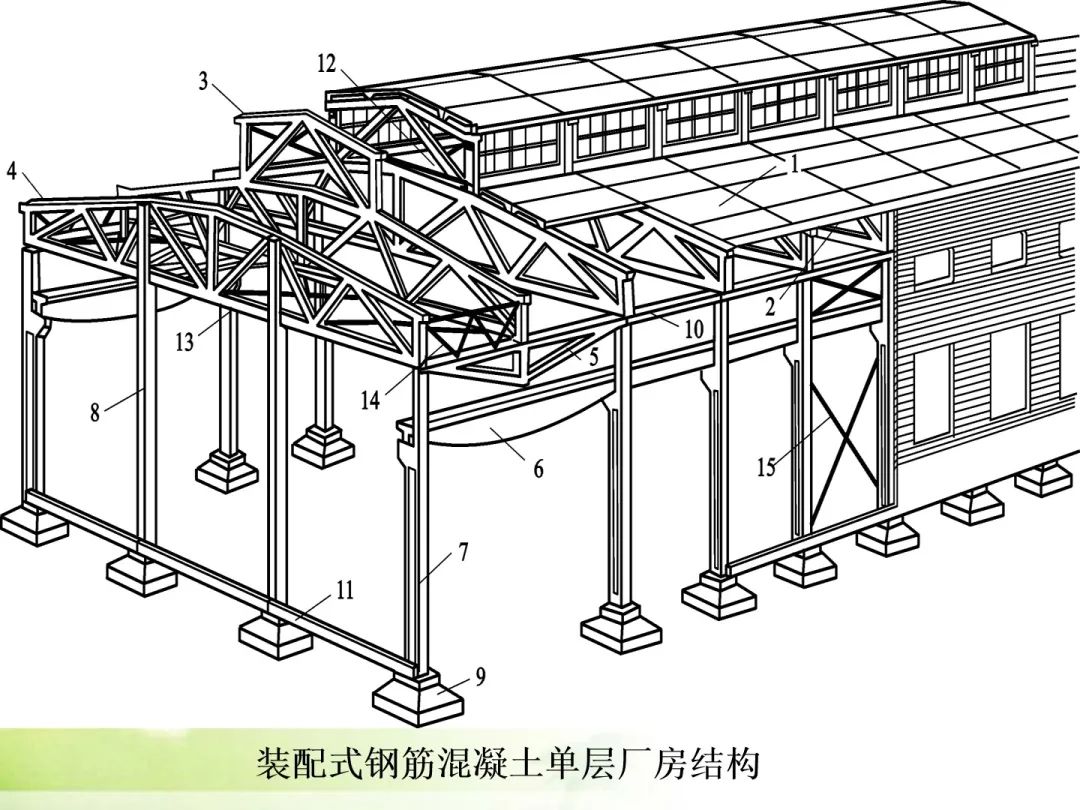

钢屋盖结构主要由屋面、屋架和支撑三部分组成,有的还设有托架和天窗架等构件(如图所示)。




(1) 屋面:主要由各种屋面板材组成,平铺于屋架上,承受外荷载。

(2) 屋架:主要由各种钢构件组合连接而成。

(3) 支撑:根据支撑设置的部位和所起的作用不同,支撑分为上弦横向支撑、下弦水平支撑、垂直支撑和系杆四种。

(4) 托架和天窗架

屋架的跨度和间距取决于柱网布置,而柱网布置则根据建筑物工艺要求和经济合理等各方面因素而定。

天窗的形式有纵向天窗、横向天窗和井式天窗等三种,一般常采用纵向天窗。

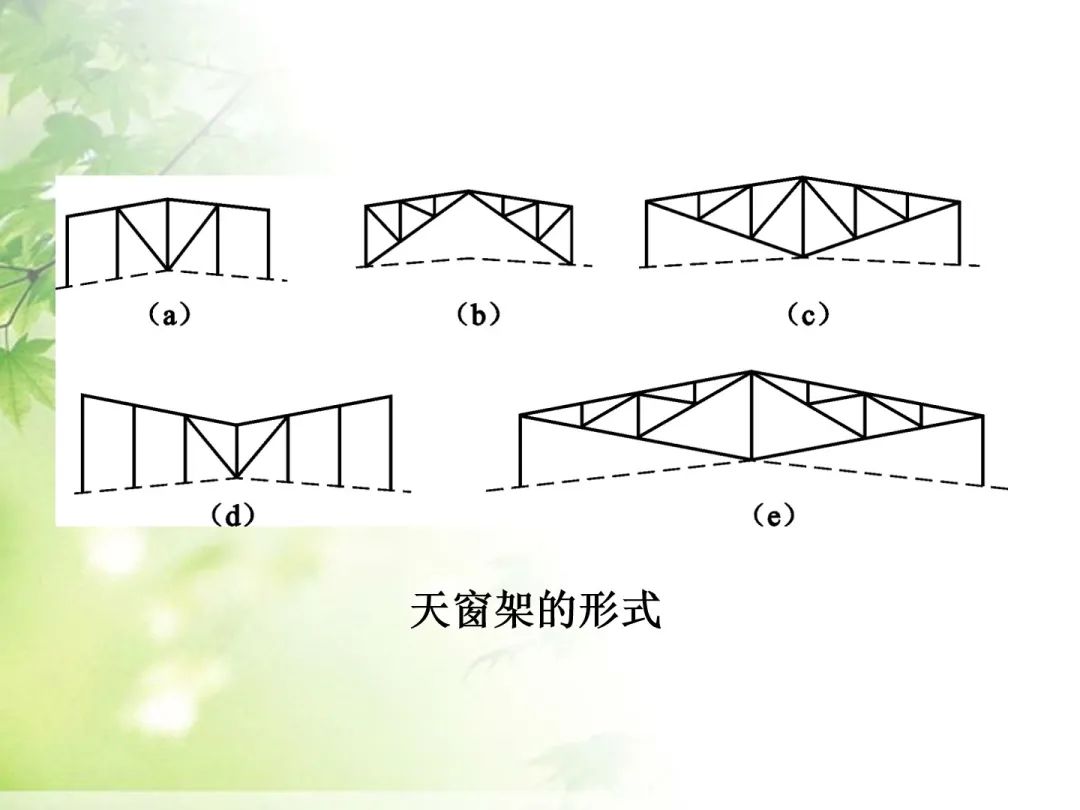

纵向天窗则需单独设置天窗架,常见的几种天窗架形式如图所示。




2、分类


根据屋面材料和屋面结构布置情况的不同,钢屋盖可分为无檩屋盖和有檩屋盖两种(如图所示)。




当屋面材料采用预应力大型屋面板时,屋面荷载可通过大型屋面板直接传给屋架,这种屋盖体系称为无檩屋盖;


当屋面材料采用瓦楞铁皮、石棉瓦、波形钢板和钢丝网水泥板等时,屋面荷载要通过檩条传给屋架,这种体系称为有檩屋盖。


两种屋盖体系各有优缺点,具体设计时应根据建筑物使用要求、结构特性、材料供应情况和施工条件等综合考虑而定。


一般中型厂房,特别是重型厂房,由于对横向刚度要求较高,所以宜采用大型屋面板的无檩屋盖;而对于中、小型特别是不需要做保温层的房屋,则宜采用具有轻型屋面材料的有檩屋盖。


二、钢屋架的形式和尺寸


1、常用的钢屋架形式(见表)




2、屋架的主要尺寸


(1) 屋架的跨度主要是根据工艺和建筑要求来确定,普通钢屋架常见跨度为18m、21m、24m、27m、30m、36m等。

(2) 屋架的高度取决于经济、刚度要求和运输界限等三个方面,同时又和屋面坡度密切相关,有时还受到建筑要求的限制。

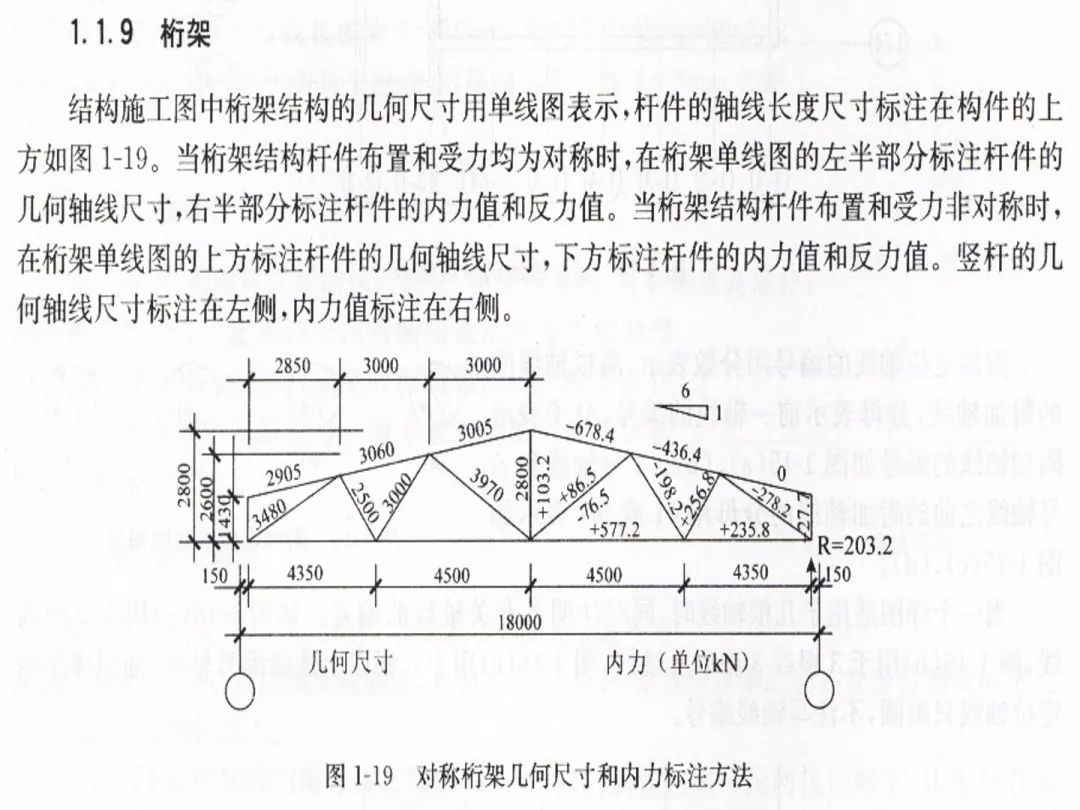

当屋架的外形和主要尺寸(跨度、高度)都确定之后,桁架各杆的几何长度即可根据三角函数或投影关系求得。


3、构造要求


从经济和刚度的要求来看,三角形屋架的跨中高度一般取l/4~l/6;梯形屋架的跨中高度一般取l/6~l/10,其中l为屋架的跨度。跨度越大,此比值越小。屋面荷载越大,则比值越大。


从运输条件来看,屋架的高度一般不应超过3.8m。


三、 钢屋盖的支撑系统


1、屋盖支撑作用


(1) 保证屋盖结构的几何稳定性

(2) 保证屋盖的空间刚度和整体性

(3) 为受压弦杆提供侧向支承点

(4) 承受和传递纵向水平力(风荷载、悬挂吊车纵向制动力、地震荷载等)

(5) 保证结构在安装和架设过程中的稳定性


2、屋盖支撑布置(如图所示)


(1) 上弦横向支撑

(2) 下弦横向水平支撑

(3) 下弦纵向水平支撑

(4) 垂直(竖向)支撑

(5) 系杆





第二部分:钢屋架施工图的组成及识读


钢屋架施工图是进行钢屋架施工的依据


读图原则:

先整体后局部      屋架几何尺寸及内力图

立面、平面、      屋架上弦、下弦平面图

侧面对照看         屋架立面、侧面图

构件序号和材      屋架材料表

料表对照看         屋架零件详图









钢屋架施工图根据钢屋架的复杂程度,有不同数量的零件详图,这些详图将各种零件的具体做法说明清楚。


钢屋架施工说明中将材料型号、要求、连接材料等各种图中无法直接表达清楚的信息说明清楚。


施工说明:
